直流系统老化，一个500kV变电站是如何改造的？

500kV鲲鹏变电站是深圳电网拥有的第三座500kV变电站，建设规模为4台100万千伏安主变压器，投运后改善了深圳市主网结构，使得省网向深供电能力增强。因原电力直流系统设备老旧，对供电设备的正常运行带来很大的安全隐患。

改造背景：站内直流系统设备运行年限已超10年，设备模块出现老化，误告警频发，给运维班组带来生产安全风险；部分设备模块已停产；变电站必须保证正常运行，直流屏更换需要进行带电换屏作业。

改造内容：采用临时转接箱带电转负荷方案，对500kV鲲鹏变电站直流系统设备进行更换。

改造目标：本次改造主要解决直流系统设备频繁误告警的情况，降低屏柜设备老化导致的用电风险隐患，提高站内保护装置控制回路直流电源的供电稳定性。

改造亮点：本次改造的亮点为带电转接负荷，可保证屏柜更换过程中直流负荷不断电。

实施方案：本次改造共更换10面屏，包括直流馈线屏8面和直流充电屏2面。直流系统采用直流110V，单母线分段接线，分设控制及合闸母线，充电装置由2组10个20A高频开关电源充电模块组成，分设控制母线和储能母线。直流系统更换在原屏位上更换，不更换蓄电池以及蓄电池在线监测屏，更换直流充电屏至主变测控屏信号电缆及充电机屏交流供电电缆。

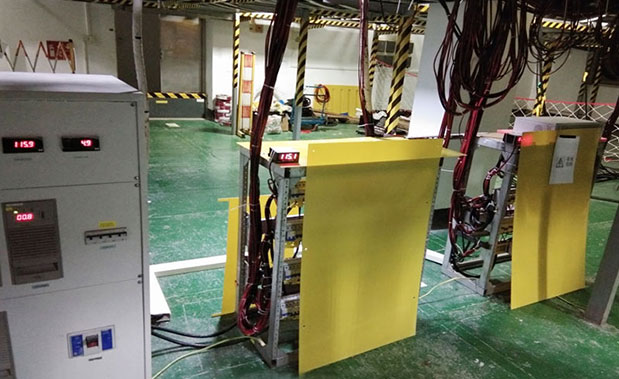

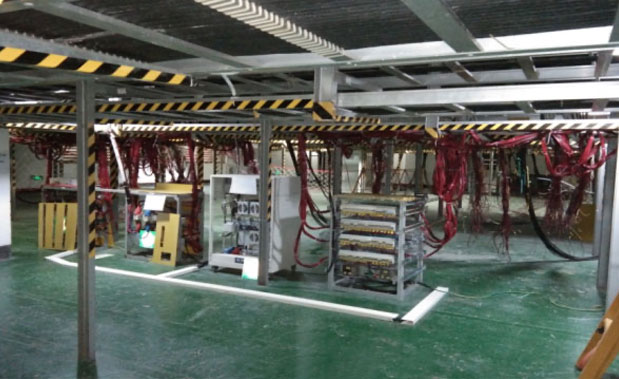

做安措设施，搭建、调试临时电源箱，临时电源箱安装及进线转接	馈线转接——馈线屏至临时电源箱，馈线转接至临时电源箱

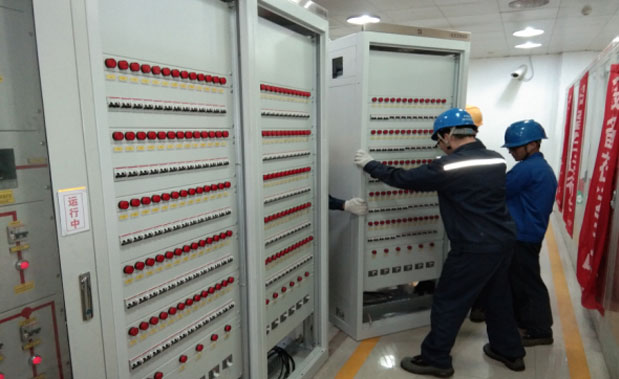

直流电源旧屏拆除、新直流电源屏柜安装	新屏带电调试，中期验收，支路绝缘接地告警试验

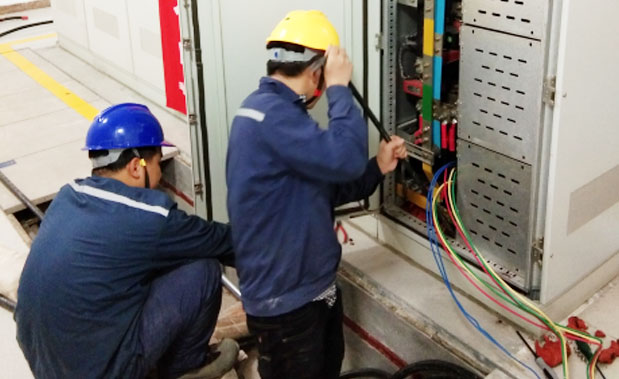

敷设新线缆	馈线转接——从临时电源箱转接至新馈线屏

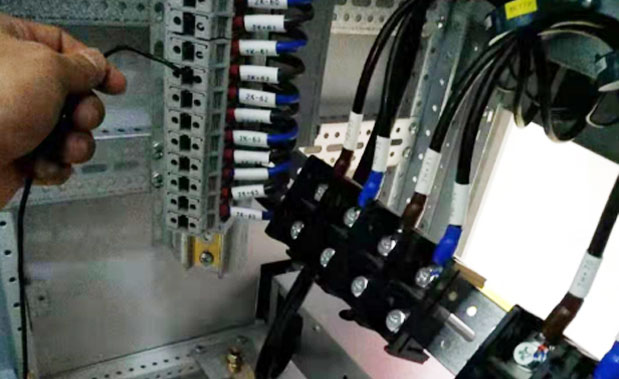

完善标签、标示及电缆挂牌、防火封堵等	改造效果

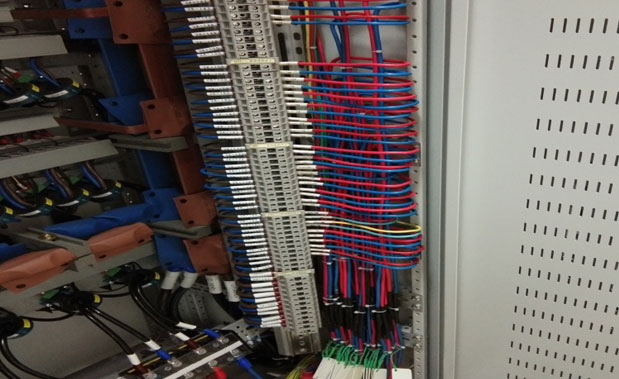

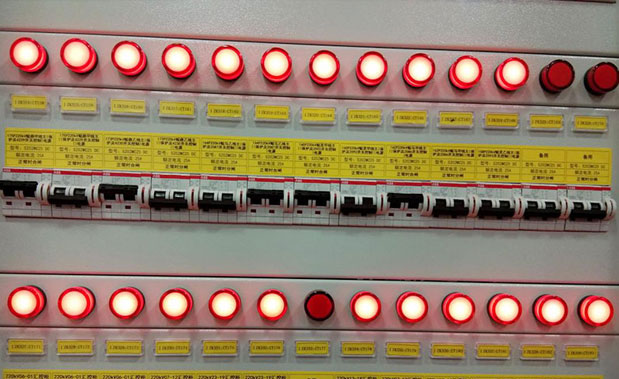

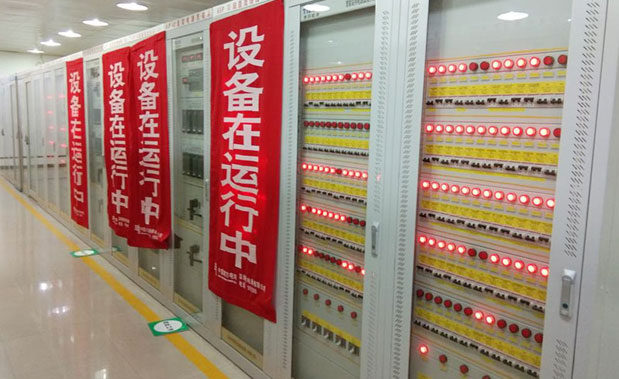

将交流进线电缆、直流馈线电缆接入新系统中，直流系统设备运行正常，带载无误告警，实际模拟信号与后台告警一致，模块绝缘、开关量告警能够精确到对应的支路。
