PBS3-48 并联型通信电源系统

PBS3-48并联型通信电源系统是具有高可靠性、高效运维、智慧化管理、绿色环保特点的新一代通信电源系统。系统由交流配电单元、直流配电单元、并联电源组件、监控模块和防雷单元组成，融合数字DSP控制和软开关技术，能彻底解决蓄电池组无法远程在线110核对性放电导致运维工作量大，且运维间歇期不能及时发现蓄电池组异常情况的难点，是通信机房供配电解决方案的优选。

产品类别：电源类

立即咨询

Product description

产品描述

并联通信电源系统是具有高可靠性、高效运维、智慧化管理、绿色环保特点的新一代通信电源系统。系统由交流配电单元、直流配电单元、并联电源组件、监控模块和防雷单元组成，融合数字DSP控制和软开关技术，能彻底解决蓄电池组无法远程在线110核对性放电导致运维工作量大，且运维间歇期不能及时发现蓄电池组异常情况的难点，是通信机房供配电解决方案的优选。

Characteristic description

特点描述

项目	参数指标
模块类型	DC48V/10A
直流输出
额定输出电压	48V(输出可调节范围53.5-56.4V)
额定输出电流	10A
恒功率输出	无
模块散热方式	自冷
可选配电池容量	100-200Ah(12V蓄电池)
效率	≥87%(电池放电，标称电压输入，额定输出电压电流，环境温度25°C)
模块软启动时间	3~8s
稳流精度	电池充电输出≤±1%
稳压精度	电池充电输出≤±0.5%；模块主输出≤±0.5%
纹波因数	电池充电输出≤0.5%；模块主输出≤±0.5%
电池充电限流输出	0~20A连续可调
并机均流不平衡度	≤±5%
交流输入
额定输入电压	220VAC
输入电压范围	176VAC~270VAC
输入电流	<10A
频率	45Hz~65Hz
功率因数	≥0.98(额定输入输出)
通讯
通讯接口	对上RS485，CAN(模块之间)

项目	描述
工作温度	-10℃~45℃
系统输入电压	323-456VAC/187-264VAC(单相三线制)
电压频率	50HZ
输入功率因数	≥0.98(额定输入电压，满载)
系统效率	≥87%
系统输出电压范围	45-56.4VDC
均流不平衡度	≤±5%
峰峰杂音电压	≤0.24V
单柜最大输出电流	60A(6006002000柜体)
防护等级	IP20
认证测试	具有开普测试报告
进出线方式	上、下进线
系统通讯接口及协议	接口:RS485、RS232；协议: Modbus、IEC61850
监控系统	直流输出电压、电流等
	蓄电池电压、电流、电池容量、内阻、温度，核容数据等
	交流输入电压，频率等电量参数

特点优势：

1、高可靠性：

① 单个蓄电池异常，不影响系统稳定运行；

② 单个模块异常，不影响系统稳定运行；

③ 新旧电池混用，不影响系统稳定运行；

④ 交流侧、直流侧全方位防雷设计，提升系统防雷能力；

2、智慧化管理：

① 在线核容提前预警异常蓄电池，实现蓄电池组精细化管理；

② 在线内阻测试功能，实现浅充浅放管理；

3、高效运维：

① 自动在线110核容，支持远程操作，提升运维管理效率；

② 在线更换异常蓄电池，无需停电操作；

③ 模块化设计，支持热插拔，方便安装更换；

4、绿色环保：

① 支持蓄电池全生命周期利用，提升蓄电池利用率；

相关案例：

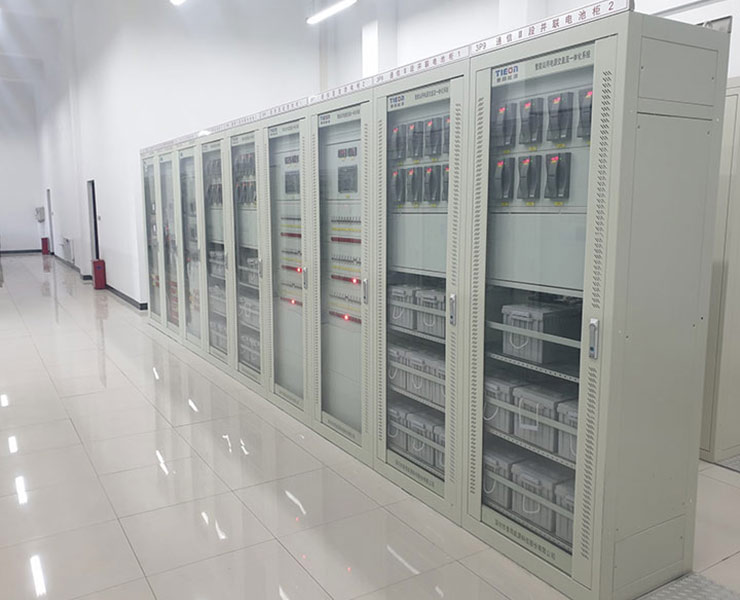

青海330kV元树站通信电源系统项目

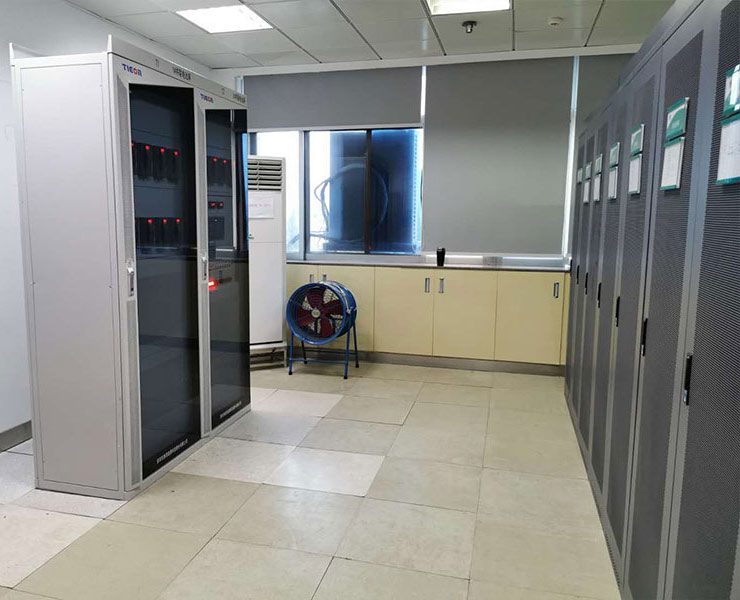

国网信通公司都城大厦、六铺炕站，江苏信通公司老大楼站通信电源系统项目
